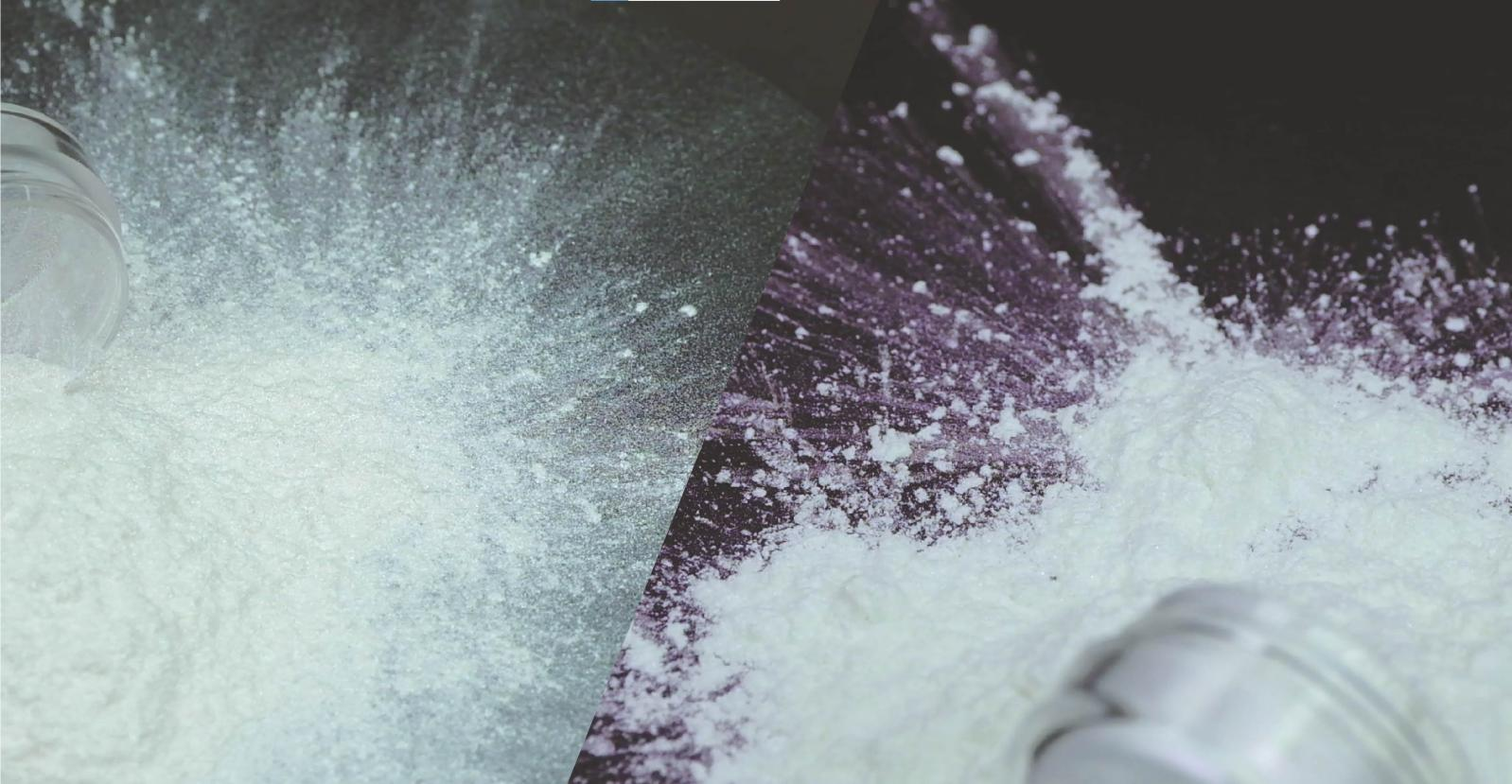

Neem twee coatingmonsters naast elkaar – één afgewerkt met een pareleffect met kristaleffect, de enere met een diamanteffect – en het verschil is onmiddellijk zichtbaar. Je leest het als vloeiend, lichtgevend en intern verlicht. De andere vangt licht op in scherpe, discrete flitsen, zoals het oppervlak van gehouwen steen. Beide pigmenten kunnen dezelfde basishars, dezelfde applicatiemethode en zelfs dezelfde kleurruimte delen. Het textuurverschil komt volledig voort uit het pigment zelf.
Voor samenstellers en productontwerpers die binnen één enkel coatingsysteem werken, is het precies begrijpen waar dat verschil vandaan komt – en hoe je dit kunt beheersen of combineren – het verschil tussen een afwerking die er ontworpen uitziet en een afwerking die er toevallig uitziet.
De termen "kristaleffect" en "diamanteffect" zijn geen onderling verwisselbare marketinglabels. Ze beschrijven werkelijk verschillend optisch gedrag, geworteld in deeltjesgeometrie, substraatzuiverheid en oppervlaktekarakteristieken. Het kiezen van het verkeerde type voor een bepaalde toepassing levert niet alleen een andere tint op; het produceert ook een andere tactiele indruk, een andere reactie op de kijkhoek en een andere relatie met de omringende coatingfilm.
Dit onderscheid is het belangrijkst wanneer beide effecttypes beschikbaar zijn binnen dezelfde productfamilie of hetzelfde leveranciersassortiment, zoals het geval is bij veel parelmoerlijnen van industriële kwaliteit. De hars, het oplosmiddelsysteem, de applicatieviscositeit en het uithardingsprotocol kunnen identiek blijven. Wat verandert is het pigment – en daarmee het hele karakter van het afgewerkte oppervlak. Door die keuze al vanaf de specificatiefase goed te maken, worden er stroomafwaarts aanzienlijke herformuleringsinspanningen bespaard.
Beide effecttypen ontlenen hun uiterlijk aan hetzelfde fundamentele mechanisme: lichtinterferentie over dunne, transparante plaatjeslagen bedekt met metaaloxiden. Maar de manier waarop dat mechanisme zich visueel uitdrukt, hangt af van twee variabelen waar kristal- en diamanteffecten heel verschillend mee omgaan: deeltjesgrootte and reflectie karakter .
Parelmoerpigmenten met kristaleffect voor industriële toepassingen worden gekenmerkt door gematigde deeltjesgroottes – doorgaans in het bereik van 10-60 micron – gecombineerd met substraten met een zeer hoge zuiverheid en uniform gladde oppervlakken van bloedplaatjes. Het geproduceerde effect is een continue, zachte helderheid over het oppervlak. Licht dat weerkaatst door veel kleine, goed georiënteerde bloedplaatjes creëert een overlappend interferentiepatroon dat door het oog wordt gelezen als een gelijkmatige, intern gloeiende glans, in plaats van als afzonderlijke punten van schittering. De visuele indruk is er een van diepte en doorschijnendheid: het gevoel dat de kleur zich onder het oppervlak bevindt in plaats van er bovenop.
Parelmoerpigmenten met diamanteffect werken met aanzienlijk grotere deeltjesgroottes - gewoonlijk 60-200 micron en meer. Bij deze afmetingen worden individuele bloedplaatjes groot genoeg om door het oog te kunnen worden opgelost als afzonderlijke reflecterende oppervlakken. In plaats van op te gaan in een continue glans, vangt elk bloedplaatje licht op en geeft het terug als een duidelijk, zeer intens punt. Het geheel van deze individuele reflecties leest als schittering - dezelfde kwaliteit waardoor geslepen edelstenen licht lijken te werpen in plaats van het alleen maar te reflecteren. De dekking is lager, maar elk reflectiepunt is veel intenser.
De deeltjesgrootte alleen verklaart het kwalitatieve verschil in textuur niet volledig. Het substraatmateriaal – en de gladheid en zuiverheid van het oppervlak – zijn evenzeer bepalend.
Kristaleffectpigmenten worden meestal gebruikt synthetische mica , een fluoroflogopietsubstraat dat onder gecontroleerde omstandigheden wordt gekweekt om bloedplaatjes te produceren met uitzonderlijke vlakheid, chemische zuiverheid en witheid. De afwezigheid van natuurlijke minerale onzuiverheden betekent dat de TiO₂- of ijzeroxidecoating zich afzet in een zeer uniforme laag, waardoor een consistente interferentiekleur over het gehele oppervlak van de bloedplaatjes ontstaat. Deze uniformiteit zorgt voor de zuivere, kristallijne helderheid waaraan het effect zijn naam dankt. Er is minimale oppervlakteverstrooiing: licht komt en verlaat de bloedplaatjes met hoge efficiëntie.
Diamanteffectpigmenten maken ook vaak gebruik van synthetische mica-substraten, maar bij de veel grotere deeltjesgroottes die deze categorie definiëren, speelt een extra factor een rol: randverstrooiing . Grotere bloedplaatjes hebben proportioneel meer randoppervlak in verhouding tot het gezichtsoppervlak. Randen produceren geen interferentiekleuren; ze verstrooien wit licht. Deze randbijdrage, gecombineerd met de hoge intensiteit van gezichtsreflectie door grote bloedplaatjes, creëert het karakteristieke uiterlijk van een "geslepen diamant": schitterende centrale flits omringd door een diffuse halo van verstrooid licht. Sommige diamanteffectkwaliteiten maken gebruik van glasvlokkensubstraten, die zelfs gladder zijn dan mica en scherpere, meer verzadigde puntreflecties produceren met verminderde randverstrooiing.
Academische documentatie van deze relatie tussen substraat en oppervlak – met name voor op aluminiumoxide gebaseerde kwaliteiten, die een uitzonderlijk glad oppervlak vertonen dat bijdraagt aan een uitgesproken kristalachtige schittering – wordt behandeld in de wetenschappelijk overzicht van parelmoerachtige pigmenttypen en hun optische mechanismen gepubliceerd door de Encyclopedie MDPI.
Wanneer pigmenten met kristal- en diamanteffect in dezelfde basiscoating worden geïntroduceerd – identieke hars, identiek oplosmiddelpakket, identiek applicatieprotocol – verschilt hun gedrag op verschillende praktisch belangrijke manieren.
Kristaleffectpigmenten, met hun kleinere deeltjesgrootte en hogere oppervlakte-volumeverhouding, bieden een betere dekking per gewichtseenheid. De effectieve belasting bedraagt doorgaans 5–10 gew.% vaste stoffen. Pigmenten met diamanteffect, omdat ze minder en grotere deeltjes per gram bevatten, bieden een zeer lage dekking; bij sommige soorten >150 micron zijn ladingen zo laag als 0,5-2% voldoende om de beoogde schitterintensiteit te produceren. Als deze belasting wordt overschreden, gaan de bloedplaatjes zich ophopen en met elkaar interfereren, waardoor de schittering eerder dof dan intenser wordt.
Beide effecttypen vereisen een transparante of semi-transparante coatingfilm om te kunnen functioneren; opaciteit blokkeert het interferentiemechanisme. Diamanteffectpigmenten zijn dat echter wel gevoeliger om transparantie te filmen. Elke grote bloedplaatjes heeft onbelemmerde lichtpaden nodig over het hele gezicht. Elk lichtverstrooiend additief – TiO₂-pigment, calciumcarbonaat, talk – zal de schittering van diamant sneller afbreken dan de voortdurende glans van een kristaleffect. Indien nodig moet dekkracht in de basislaag onder de effectlaag worden ingebouwd in plaats van in de effectlaag zelf te worden opgenomen.
Kristaleffectpigmenten oriënteren zich gemakkelijker in dunne films vanwege hun kleinere afmetingen en lagere massa. Bloedplaatjes met diamanteffect, die groter en zwaarder zijn, vereisen een langzamere filmopbouw en een langere open tijd om parallel aan het substraat te bezinken. In sneldrogende systemen zijn diamanteffectkwaliteiten gevoeliger voor willekeurige oriëntatie - en een slecht georiënteerde grote bloedplaatjes verstrooien het licht diffuus in plaats van het briljant te reflecteren, waardoor een dof in plaats van sprankelend resultaat ontstaat.
De onderstaande tabel vat de belangrijkste formuleringsparameters samen die onderscheid maken tussen kristal- en diamanteffectpigmenten bij gebruik in hetzelfde coatingsysteem.
| Parameter | Kristaleffect | Diamanteffect |
|---|---|---|
| Typische deeltjesgrootte | 10–60 µm | 60–200 µm |
| Visueel karakter | Continue lichtgevende glans; zachte diepte | Discrete sprankelende punten met hoge intensiteit |
| Gemeenschappelijk substraat | Synthetische mica (hoge zuiverheid) | Synthetische mica of glasvlokken |
| Typische belading (gew.% vaste stof) | 5–10% | 0,5–3% |
| Dekking / verbergen | Matig | Zeer laag |
| Filmtransparantie Gevoeligheid | Matig | Hoog — zeer gevoelig voor dekking |
| Randverstrooiing | Laag | Merkbaar; draagt bij aan het halo-effect |
| Oriëntatieproblemen | Laager | Hoger — heeft een langere open tijd nodig |
| Risico afwikkelen | Matig | Hoog – grote bloedplaatjes bezinken sneller |
| Primaire toepassingspasvorm | Decoratieve coatings, fijne autolakken, cosmetische afwerkingen | Premium auto's, hoogwaardige consumptiegoederen, coatings voor sieraden |
De meest verfijnde parelmoerafwerkingen zijn zelden afhankelijk van één effectkwaliteit. Door kristal- en diamanteffectpigmenten binnen hetzelfde coatingsysteem te combineren, kunnen samenstellers afwerkingen ontwerpen met zowel dimensionale diepte als focale schittering - de continue glans van kristal zorgt voor een heldere achtergrond waartegen de fonkelende punten van het diamanteffect in hoog contrast opvallen.
De logica van de mix is ruimtelijk: kristaleffectpigmenten vullen de optische "achtergrond" van de film en creëren zo de basiskleur en helderheid, terwijl diamanteffectdeeltjes ver genoeg uit elkaar zijn geplaatst om elk groot bloedplaatje afzonderlijk door het oog te kunnen onderscheiden. Wanneer de diamantbelading te hoog is in verhouding tot het kristalgehalte, verdringen de grote bloedplaatjes de continue glans; als het te laag is, gaat de schittering verloren in het geluid van de achtergrond. Een praktisch uitgangspunt is een gewichtsverhouding van 7:1 tot 10:1 van kristal tot diamantpigment, aangepast aan de gewenste balans tussen diepte en flits.
De volgorde van optellen is ook van belang. De kristaleffectcomponent moet eerst worden gedispergeerd en gestabiliseerd, waarbij de diamanteffectkwaliteit als laatste wordt toegevoegd onder minimale afschuiving - de grote bloedplaatjes van een diamanteffectpigment zijn bijzonder kwetsbaar voor breuken, en door hun introductie in een vooraf gestabiliseerde kristaldispersie kunnen ze nat worden en oriënteren zonder mechanische schade. Dit geldt evenzeer voor diamantparelmoerpigmenten in systemen van cosmetische kwaliteit , waarbij de tastgevoeligheid van de eindtoepassing de integriteit van bloedplaatjes nog belangrijker maakt.
De beslissing tussen kristal en diamant – of een combinatie van beide – komt neer op drie op elkaar inwerkende factoren: de kijkafstand van het eindproduct, de lichtomgeving waarin het zal leven, en het transparantiebudget van de formulering.
Producten die van dichtbij worden bekeken onder directe of bewegende lichtbronnen – hoogwaardige auto-exterieurs, hoogwaardige behuizingen voor consumentenelektronica, luxe verpakkingen – profiteren het meest van diamanteffect of kristal-diamantmengsels, omdat de discrete fonkelingspunten individueel waarneembaar zijn en een hoogwaardige zintuiglijke indruk creëren. Producten die op afstand worden bekeken, onder diffuse of binnenverlichting, of die een aanzienlijk dekvermogen vereisen, ontlenen een betrouwbaardere visuele waarde aan kristaleffectpigmenten, waarbij de continue glans waarneembaar is ongeacht de hoek en effectief blijft, zelfs als de film niet perfect transparant is.
De onderstaande tabel wijst het effecttype toe aan de applicatiecontext als startreferentie. Zowel de portfolio van parelmoerpigmenten van industriële kwaliteit en de speciale cosmetische lijnen bieden beide effecttypen over een volledig scala aan interferentiekleuren, waardoor het eenvoudig is om bij elkaar passende paren – dezelfde kleurfamilie in kristal- en diamantkwaliteiten – binnen één enkel ontwikkelingsproject te evalueren.
| Toepassing | Voorwaarden bekijken | Aanbevolen effect | Typische deeltjesgrootte Range |
|---|---|---|---|
| OEM-toplaag voor auto's | Dynamisch; direct zonlicht; variabele hoek | Diamant- of kristaldiamantmengsel | Kristal: 10–45 µm; Diamant: 80–150 µm |
| Industriële decoratieve coating (interieur) | Statisch; diffuus binnenlicht | Kristaleffect | 10–45 µm |
| Behuizing voor consumentenelektronica | Close-up; gemengde lichtbronnen | Kristal diamantmengsel | Kristal: 10–30 µm; Diamant: 60–100 µm |
| Luxe verpakking/cosmetica container | Close-up; puntlichtbronnen | Diamanteffect dominant | 80–200 µm |
| Architectonische/decoratieve wandcoating | Afstand; diffuus; hoge dekking nodig | Kristaleffect | 10–60 µm |
| Cosmetische highlighter/oogschaduw | Huidcontact; variabele hoek | Kristal ( cosmetische kristalkwaliteiten ) of mix | 10–45 µm kristal; 60–100 µm diamant |
Het belangrijkste uitgangspunt bij deze selectie is niet welk effect op zichzelf ‘beter’ is, maar welk effect – of combinatie van effecten – past bij de lichtomgeving en het kijkgedrag van het eindproduct. Een pigment met diamanteffect in een systeem met diffuus licht en hoge dekking zal zijn belofte niet waarmaken. Een kristaleffect in een hoogwaardige context van nauwkeurige inspectie kan er ingetogen uitzien. Beginnen vanuit de kijkcontext en terugwerken naar de pigmentspecificatie levert consequent betere resultaten op dan uitgaan van het pigment en hopen dat de toepassingscontext meewerkt.
